家用4U静音服务器分享(E5 2680 V4服务器装机)

1.先上配置

型号价格运费以前买的价格
cpuE5 2680 v48800
主板超微X10SRL-F1600232千兆电口 1管理口 四通道8ddr4内存槽 6pcie 10*sata3
散热器asetek 240一体水冷330机箱的散热器限高64mm 且这个主板的散热器尺寸特殊,为长方形2011。
硬盘1闪迪x600 960G649目前在PVE中服役。当镜像/容器盘
硬盘2希捷 1551 480g354ESXI系统盘。企业级固态,官方宣称寿命有3580TBW
机箱4u工控机箱630558*热插拔硬盘位 1对1sata背板 后置2.5寸热插拔硬盘位 atx电源 eatx主板 支持4GPU
内存阿斯加特 32G *2998黑苹果上扒下来的,后期内存做活动再升级4通道
显卡AST2400主板自带集显,暂时不装独显
仓库盘wd 12t*45330年初亚马逊海淘,直通到黑群晖做nas(4盘Raid5)
电源海韵FOCUS PLUS 650w 金牌全模组300朋友之前550买的,用了一年多,换了更好的,300接盘还送个二手大霜塔
网卡OCP双口万兆网卡85直通给黑群晖,连接万兆交换机
总计3440787331
351810849

2. 选购

家里之前有台2U机架式服务器。开车买的数据中心淘汰下来的,无尘环境下工作,几乎全新。 缺点:

  1. 家用平台,只支持6代i3-i7,魔改bios最高支持到9代cpu。
  2. 只有4条内存槽,仅支持ddr3l内存,3代低电压台式机内存条,价格比ddr4还贵,且主板对内存的兼容性不咋的,买了4根8g的,每一个单独插都能启动,一起插就不行,最后插了3根启动。共24g。不可再升级。
  3. 2u机箱,pcie只能插半高设备,ocp网卡自己都比2u高了,加半高挡板也盖不上盖板,其他pcie设备就不说了。
  4. 买了i5 6500的cpu,4核cpu虚拟化性能捉急。
  5. 8cm暴力扇,风速调到20%依然吵,谁用谁知道。
  6. 还是因为家用平台,ESXI兼容性奇差,装系统时都出了半天问题,后转至PVE,无法硬件直通,硬盘只能软直通。
  7. 第4点+第6点,无法硬件直通且cpu性能捉急,导致万兆网卡最多跑到2.5g速度。开了一堆虚拟机之后,从群晖内拷贝文件连千兆都不满。

综上,需要换一台内存大,cpu强,性价比高,虚拟化兼容性好,静音的服务器了。

CPU。 选用E5 2680 V4,14核心28线程,2.4GHz-3.3GHz。 优点如下:

  • 作为虚拟化服务器使用,多核心适合多开。目前捡垃圾只要880左右,性价比高。(如果打游戏的话,更推荐1/2代锐龙,搭配主板的价格性价比更高。但是对于esxi系统兼容性不咋的)
  • 14nm工艺,能耗比不至于太差。
  • 40条PCIE3.0,支持更多扩展设备。(平常家用平台只有16-20条左右)
  • 4通道内存
  • 服务器cpu+服务器主板,24小时工作更稳定。
  • 支持ddr4内存,消费级的单条32g内存也支持。

这个cpu性价比很高,相比其他v4的cpu的价格都要低,可能这块cpu的存量多,之前在各大数据中心用的最多的就是这块cpu,所以二手市场的价格都要低很多。 缺点就是没有核显,需要主板集成显卡或者插独显使用。

主板。 选用超微X10SRL-F主板。二手1200左右,全新1600元,为了省事直接买的全新的。 没选几百块的x99选择了这块超微,主要是因为以下几点:

  1. 自带AST2400芯片,集成了显卡和IPMI2.0管理系统。省去了独显(独显功耗要更高,亮机卡也要小100,会占用一条pcie槽)。
  2. ESXI兼容性好,查了ESXI的兼容性列表,没有找到主板相关的选项,但是查到了这块主板所组成的机架式服务器是兼容的,故而认定这块主板也是兼容的。
  3. 10个SATA3口,新买的机箱有9个热插拔接口,正好用这块主板
  4. x99主板淘宝上全新的基本是丐版,什么华南金牌、劲鲨之类的,啥时候坏都说不好。二手板更说不好了,这次主要是为了稳定。
  5. 四通道8条DDR4内存插槽,最大支持256G。

机箱。 选购了4u机箱为了能插全高PCIE设备。选的机箱支持ATX电源。前面板带8个热插拔硬盘位,后置一个2.5寸的系统盘热插拔sata硬盘位。因为没打算上HBA卡,选了1对1的硬盘背板。中间有3个12cm的散热风扇,带快拆机构。卖家自带的是3针不可调速风扇,到手就换成4针调速风扇了。

散热。 选机箱的时候没注意,电源位在主板位上面,正好挡住cpu散热器。所以好好的4u机箱,只能用2u散热器,用工具量了一下,散热器限高只有64.5mm,直接毙掉了大多数的2u散热。主板的散热器孔距又是奇葩的长方形2011接口,这个接口基本上只有服务器用,所以常用的散热器压根不兼容。最终找了两天,才在万能的淘宝找到了这款asetek240一体水冷,水泵高度只有40多mm,不含风扇330包邮。 也是这次散热器让我对目前市面上常见的散热器孔距有了详细的了解:

散热器平台孔距
115x75 * 75
1366&201180 * 80
长方形201194 * 56
Am496 * 48

还有一种3647平台,目前来说价格太高,等过个3、5年估计本垃圾佬才能玩上。

这次升级,只新购买了主板+CPU+机箱+散热器就OK了。总花费3518元。

3. 装机

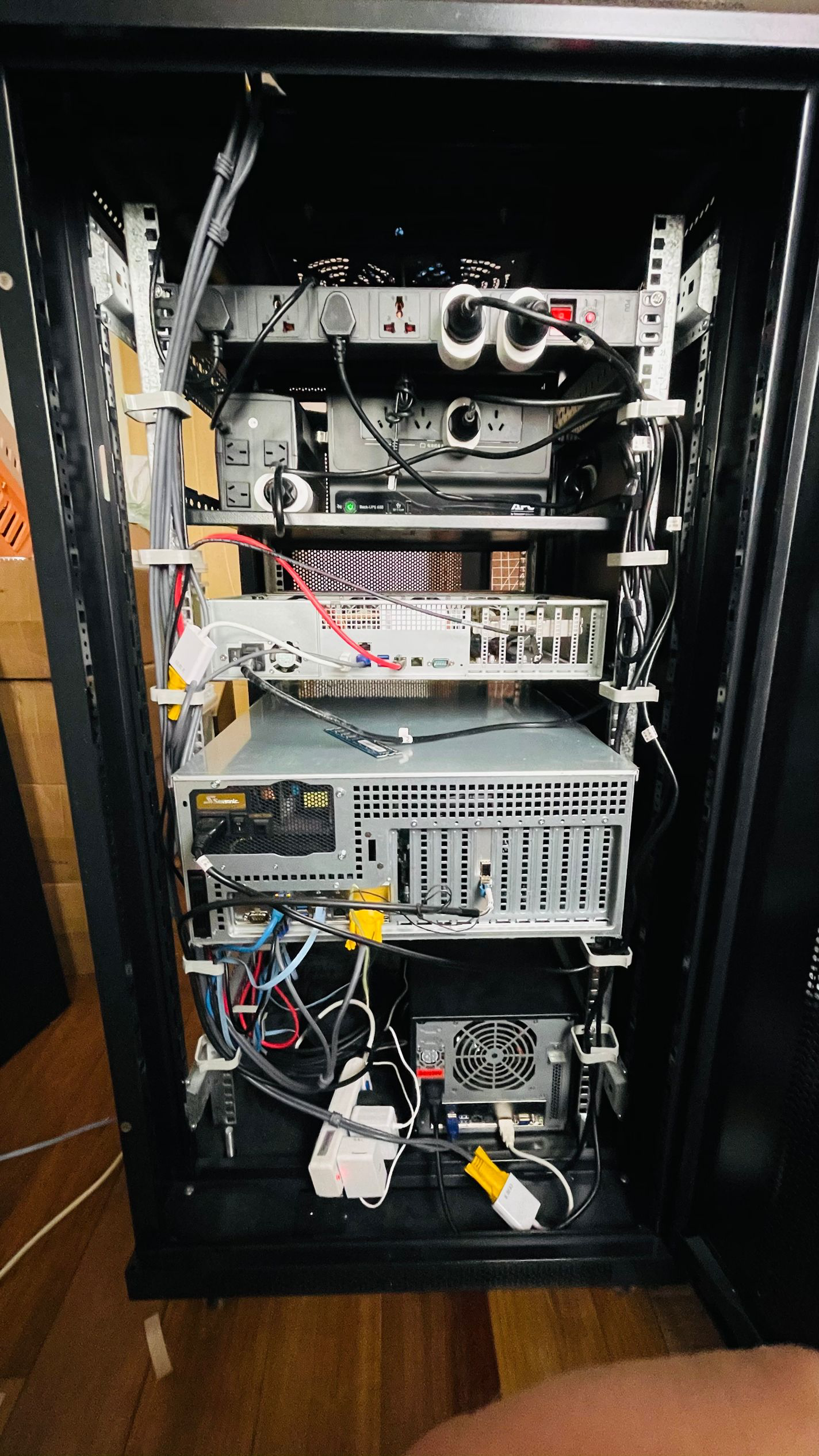

装机过程没拍照片。就几张凑活看吧,机箱刚拆机的图: image.png 主板刚到手,先测试下: image.png 全部测试好之后,上机柜正面图: image.png 全部测试好之后,上机柜侧面图(请忽略盘丝洞): image-20201214023955177

4. 功耗及噪音

完美支持ESXI硬件直通,不启动群晖时,硬盘和网卡不工作,整机待机功耗45w。 单独启动群晖,整机待机功耗74w。

整机只接了三个12cm风扇, 转速分别为500 400 400。 待机温度23度,windows下单烤FPU30分钟稳定68度,功耗148w(没带机械硬盘)。

由于风扇转速极低,噪音几乎不可闻,白天情况下0.5米外听不见任何噪音。 夜间可以听到极其小的声音(硬盘声音、交换机声音都比服务器风扇声音大)

5. 其他

  1. 超微主板的默认IPMI账号为全大写的ADMIN,新出厂的主板密码不是ADMIN了,密码在出厂时写在了CPU盖上和主板上。
  2. 意外之喜:超微X10SRL-F共10个sata口,sata0-sata5共6个sata口为一个achi控制器,ssata0-ssata3共4个sata口为另一个achi控制器。在ESXI中直通了ssata控制器到群晖中,将4块12t数据盘接入ssata0-ssata3接口,直接可以实现硬盘直通,群晖中可读取smart信息,且群晖不启动时硬盘也不启动。省去了单独买HBA卡的钱以及HBA卡的额外功耗。
